Opis

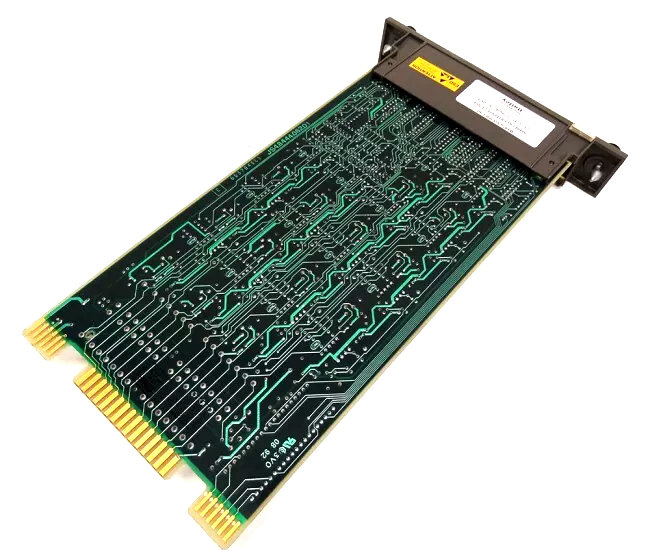

ABB imaso01 analogni izlazni modul

Pregled

ABB Imaso01 Analogni izlazni modul je sastavni dio sustava upravljanja procesima INFI 90 i sastoji se od tiskane pločice (PCB) koji zauzimaju jedan utor (MMU) . izlazni modul (imaso01) izlazi 14 analognih signala iz sistema upravljanja procesom infi0 90 na terenske uređaje za proces na terenske uređaje za proces na terenskim uređajima za proces na terenu procesa.

Glavni modul koristi ove rezultate za kontrolu procesa . izlazni modul (imaso01) izlazi 14 Inviener Analogni signali koji koristi za kontrolu procesa {{6} 90 Sistem upravljanja procesom . Upravljački modul izvodi kontrolne funkcije; Moduli za slave pružaju I / O.

🚀Funkcija i funkcije

ABB imaso01 može izlaziti četrnaest analognih signala koji koriste multifunkcijski procesor (MFP) za kontrolu procesa .

Analogni izlazni signali ABB imaso01 su 1-5 VDC ili 4-20 MER {. trenutni ili naponski režim svakog izlaza mogu se konfigurirati zasebnim prekidačem koji odgovaraju različitim zahtevima procesa .

ABB Imaso01 podržava uklanjanje i ugradnju modula bez isključivanja napajanja sistema .

ABB imaso01 ima tri vanjsku točke signala i priključne snage (P1, P2 i P3) . P1 povezan je s logičkim napajanjem za pokretanje kruga modula; P2 je povezan sa magistralom Slave Expander za komunikaciju s višefunkcijskim procesorom (MFP) modulom; Analogni signal se izlazi kroz P3 putem kabla spojen na terminalnu jedinicu (TA) ili terminalni modul (TM), a terminalni blok za terenski ožičenje nalazi se na TU / TM.

Specifikacije

Predmet	Detalji
Zahtevi za napajanje - Napon	+5 VDC ± 5% +15 VDC ± 5% -15 VDC ± 5% +24 VDC ± 10% (od prekida jedinice / prekida)
Zahtevi za napajanje - Trenutna potrošnja	480 mA (+5 VDC) 200 mA (+15 VDC) 195 mA (-15 VDC) 310 mA (+24 VDC)
Zahtevi za napajanje - rasipanje snage	3,75 W @ +5 VDC 5,25 W @ +15 VDC 3,75 W @ -15 VDC
D / rezolucija	10 bita za analogne izlaze
Izlazna tačnost	Manje od ili jednako 0,15% (režim napona) Manje od ili jednako 0,25% (trenutni režim)
Izlazni opterećenje	750 kohms minimum (režim napona) 22 Ohms Minimum (trenutni režim)
Trenutno ograničavanje - zaštita od kratkog spoja	50 mA (nazivna) granica struje izlazne struje
